sBox19

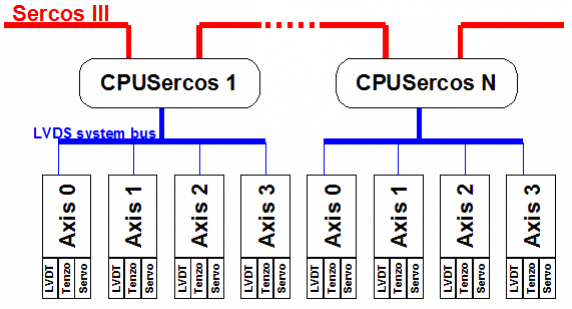

Toto měřicí zařízení tvoří základ pro nově budovaný zásuvný systém sBOX19.

Vedle komunikačního modulu sběrnice SerCos III, je pro zákazníky k dispozici kombinovaná karta určená pro měření a řízení hydraulické testovací stolice. Karta obsahuje obvody pro měření snímače síly(tenzometr) a snímače polohy(LVDT) a obvody dvou proudových výstupů pro napojení a ovládání servoventilů.

Momentálně se připravuje další varianta této karty s možností napojení snímače polohy s SSI rozhraním.

Systém je plně otevřený a firma SofCon je připravena pro zákazníky doplnit systém o další požadované desky dle jejich konkrétních potřeb.

sercos

Klíčové vlastnosti sběrnice Sercos III:

-         fyzické médium 100MBit Ethernet (100base-tx)

-         možnost redundantního propojení(kruh)

-         sběrnicový cyklus od 31,25us

-         až 511 nodů

-         Cyklický periodický přenos

-         Servisní asynchronní přenos

-         koexistence s UDP/TCP
