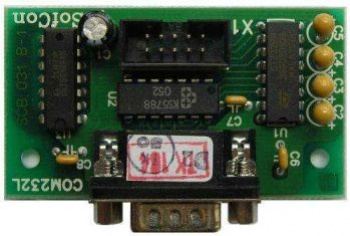

COM232L

Modul COM232L převádí komunikační signály TTL úrovně HCT na úroveň RS232. Modul zpracovává všechny datové a všechny řídící signály rozhraní RS232.

Modul COM232L se připojuje na sběrnici COM BUS mikropočítače KIT, nebo na sběrnici COM BUS rozšiřujících desek vstupů a výstupů, např. na desky IOCOM, IOPCOM, ... .

Rozhraní RS232 je realizováno obvodem typu MAX232 a obvody 1488 a 1489 v CMOS provedení. Modul zpracovává signály TxD, RxD a řídící signály DTR/, DSR/, RTS/, CTS/, RI/, a LSD/. Napětí ±10V pro obvody typu 1488 se získává z výstupů V+ a V- obvodu MAX232.
