IODA01

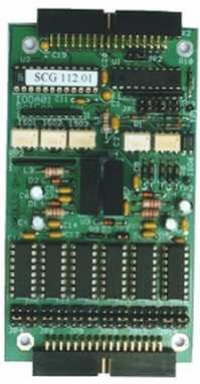

Deska IODA01 obsahuje dvanáct D/A kanálů s rozlišením 12 bit. řídicí část je od analogové galvanicky oddělena. K řídicí jednotce se deska připojuje přes IO bus.

Adresový dekodér je realizován obvodem 74HC688 a obvodem GAL. Analogové výstupy jsou realizováné dvojitými převodníky AD7249 firmy ANALOG DEVICES. Převodníky jsou seriové a ovládají se pomocí signálů DIN, CLK, RESET, SELDA1, SELDA2, SELDA3, SELDA4, SELDA5, SELDA6. Propojkami JP3 a JP4 až JP15 se volí výstupní napěťový rozsah převodníků. Ten může být u jednotlivých kanálů nastaven na 0 až 5V nebo 0 až 10V, nebo u všech kanálů na -5V až +5V.
