IOP

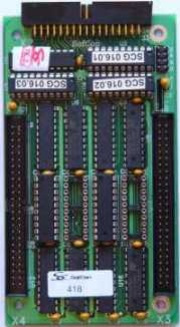

Deska IOP obsahuje dvě rozhraní P bus na úrovni TTL. K řídicí jednotce se připojuje přes IO bus.

P bus tvoří tři osmibitové porty, které mohou být vstupní nebo výstupní. Směr toku dat se u portů A a B volí programově, u portu C je dán typem zasunutého obvodu do příslušné patice. Pro vstup se užívá obvod typu 74HCT541 a pro výstup obvod 74HC574. Všechny výstupy mají definovaný stav při signálu RESET. Každý P bus je vyveden na jeden samostatný 50 pinový konektor.
