IP01

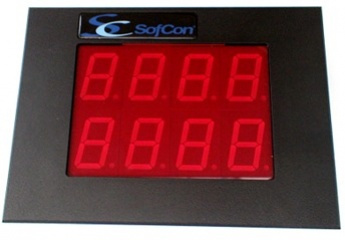

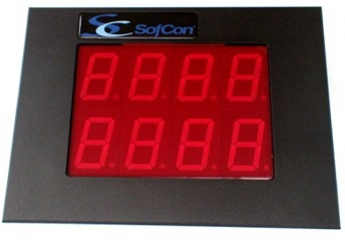

Firma SofCon® s.r.o. vyvinula nový jednoduchý indikační panel IP01.

Indikační panel je určen pro zobrazování číselných údajů s výraznou viditelností. Standardní provedení je určeno jako pasivní zobrazovací jednotka s možností čtení 5 digitálních vstupů, může však zajišťovat i speciální funkce.

Pro zobrazování jsou použity vysoce svítivé, červené LED zobrazovače se znaky o výšce 25 mm, které jsou dobře viditelné i z dálky bez ohledu na okolní osvětlení. Indikační panel zobrazuje 8 číslic ve dvou řadách po čtyřech číslicích. Umožňuje samozřejmě zobrazovat desetinné tečky na libovolném místě číselného údaje. Rovněž je možné zvolené (nebo všechny) zobrazované číslovky rozblikat, což lze s výhodou využít pro výraznější upozornění obsluhy např. při chybovém stavu, překročení nastavené mezní hodnoty.

Údaj, který se má zobrazovat, se zasílá do indikačního panelu po sériovém rozhraní RS-232 jako textový ASCII řetězec zobrazovaných číslic a jejich parametrů (např. zda má číslovka blikat, svítit desetinná tečka …). Po sériovém rozhraní lze taktéž z informačního panelu přečíst stav 5 vstupů, kterými je panel vybaven.

Svojí konstrukcí je terminál určen k vestavbě do ovládacího panelu, rozvaděče nebo jiné vhodné části krytu zařízení.

Protože je terminál řízen mikroprocesorem, je možné upravit řídicí program podle požadavků zákazníka i na vykonávání samostatných funkcí. Jako jeden z příkladů lze uvést zobrazovací panel pro firmu Störi Mantel.

V této modifikaci zobrazovací panel počítá a zobrazuje metry řeziva pro pily, vyráběné touto firmou. Panel obsluhuje IRC snímač polohy, zajišťuje přepočet na metrické jednotky a výsledek okamžitě zobrazuje. Po komunikační lince je možné změnit aktuální stav vnitřních počítadel řeziva.

Informační panel je tedy vhodný všude tam, kde je důležitá dobrá čitelnost zobrazovaných číselných údajů.

Podrobnou dokumentaci lze nalézt v sekci Produkty - Hardware - 6.Terminály

Základní technické údaje:
