KITMSM800XEV

Procesorová deska MSM800XEV

CPU GEODE LX-800 500MHz

DDRAM 256MB

2 x RS232, 1 x LPT, IDE

4 x USB 2.0, 100Mbit Ethernet

VGA/LCD rozhraní

AT keyboard, PS/2 mouse

sběrnice PC104 ISA

Hodiny reálného času, WatchDog

Slot pro Compact Flash

Převod sběrnice PC104 na IOBUS

RAM 128kB zálohovaných baterií

Napájecí zdroj 5V/3A

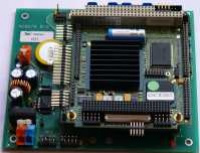

KITMSM800XEV je průmyslová řídicí jednotka složená ze dvou desek. Základem je procesorová deska MSM800XEV s 32bitovým procesorem GEODE LX-800, s 256MB paměti RAM, se 4 rychlými USB porty v2.0, s dvěmi seriovými komunikačními porty RS232 a paralelním portem. Tato procesorová deska je pomocí průchozí sběrnice PC104 připojena k základní desce PC104/IOBUS1, která rozšiřuje možnosti procesorové jednotky o sběrnici IOBUS, 128kB zálohované paměti RAM a pulsní napájecí zdroj.

IOBus je firemní sběrnice pomocí které lze připojit IO desky firmy SofCon jako jsou digitální a analogové desky vstupů/výstupů, komunikační desky (RS232, RS485, ethernet, CAN), programovatelné IO desky apod. Sběrnice PC104 je standardní průmyslová sběrnice, která umožňuje rozšíření řídicího sytému o složitější periferie.
