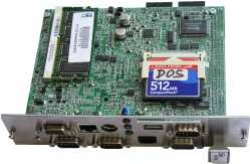

image Průmyslová procesorová deska s procesorem VIA EDEN, 32 bit, 667 MHz


Jednotka pro zásuvný systém KITBOX
Procesorová deska SBC84500VEA
CPU GEODE GX1 300MHz - pasivní chladič
Slot pro SDRAM SODIMM max. 512MB
3 x RS232, 1 x RS232/422/485, 1 x LPT, IDE
1 x Ethernet 10/100 Mbit/s, 1 x USB 1.0
VGA max. rozlišení 1280 x 1024 - 16bpp (60Hz)
AT keyboard, PS/2 mouse
Hodiny reálného času
WatchDog
Převod sběrnice PC104 na IOBus
RAM 128kB zálohovaných baterií
Napájecí zdroj 24VDC/5V-5A
Držák pro CompactFlash kartu

Základní charakteristika

KITPC je průmyslová řídicí jednotka složená ze dvou desek. Základem je jednodeskové průmyslové PC SBC84500VEA s procesorem GEODE GX1 300MHz. Na desce jsou umístěny držáky pro paměť SDRAM-SODIMM a kartu CompactFlash. Deska je vybavena všemi standardními rozhraními a periferiemi. Sběrnice PC104 procesorové desky je převedena pomocí redukční desky PC104/IOBUS3 na firemní sběrnici IOBUS. Redukční deska obsahuje 128kB RAM zálohovaných lithiovou baterií a napáječ 24VDC/5V-5A pro napájení procesorové desky a desek připojených na sběrnici IOBus. Popis desky PC104/IOBUS3 je v katalogovém listu 16.5.

IOBus je firemní sběrnice pomocí které lze připojit IO desky firmy SofCon jako jsou digitální a analogové desky vstupů/výstupů, komunikační desky (RS232, RS485, Ethernet, CAN), programovatelné IO desky apod.

Aplikaci lze vyvíjet v libovolném programovacím jazyce, který je schopný generovat spustitelný kód v prostředí DOS (FreeDOS). K prostředí Borland Pascal 7 jsou firmou SofCon dodávány rozšiřující knihovny obsahující ovladače k IO deskám. Aplikaci lze ladit přímo na řídicím systému.

SW řídicích aplikací je možno vytvářet například pod o.s. DOS (též v DPM = DOS protect mode) ve firemním prostředí BP-RETOS, skládajícím se z integrovaného prostředí Borland Pascal 7, o.s. reálného času RETOS a balíku knihoven pro řízení, vizualizaci a komunikaci. Aplikaci je možno ladit přímo na řídicím systému.

Další možností je vytváření SW v jiných o.s. reálného času, např. v 32-bitovém o.s. PharLap nebo On­Time. V tomto případě je možno vyvíjet řídicí aplikaci v prostředí MS Visual C++ na PC s o.s. Windows, ladění v reálném čase je zajištěno např. pomocí sítě Ethernet, kterou je řídicí systém KITPC v době ladění spojen s PC.

SW je také možno vytvářet pod OS MS Windows, kdy je možno použít pro přístup na IO desky driver firmy SofCon.

Ovládací podprogramy pro IO desky firmy SofCon jsou k dispozici ve zdrojové podobě jak v jazyce Pascal, tak v jazyce C++, takže lze řídicí aplikaci napsat i v jiném systému, který je uživateli blízký.

Operační systém DOS i aplikační SW lze nainstalovat na kartu CompactFlash.

Technické údaje:

Rozměry

130 x 150 x 45 mm

Provozní teplota

0°C až 50°C

Napájení

10 - 24 VAC, 10 – 35 VDC

Odběr

Max. 0,4A při napájecím napětí 24V

Pracovní prostředí

Průmyslové neklimatizované, bez agresivních plynů a par

Procesor

GEODE GX1 300MHz

Paměť

SDRAM SODIMM max. 512 MB

128kB statická zálohovaná RAM mapovaná do paměťového prostoru řídicí jednotky, přístup po stránkách

Polovodičový disk

Paměťová karta CompactFlash

Rozhraní IOBus

Rozhraní určené k připojování IO desek. Lze připojit až 13 desek, které mohou obsahovat vstupní a výstupní registry, obvody i8255, i8254, A/D a D/A převodníky, digitální vstupy a výstupy, galvanické oddělení.

Signály: D0..D7, A0..A9, IRQ3, IRQ4, nIOR, nIOW, nAEN, nRESET

Seriové kanály

4 x asynchronní RS232 kanály s FIFO vyrovnávací pamětí

Paralelní port

standard AT / Bidirectional / Enhanced (není vyveden na panel)

Klavesnice a myš

AT klávesnice, PS/2 mouse

WatchDog

softwarově nastavitelná perioda minimální obsluhy od 0,5ms až po 32s
