PX14

Produkty > Externí moduly, svorkovnice, redukce > Svorkovnice a redukce (PX)

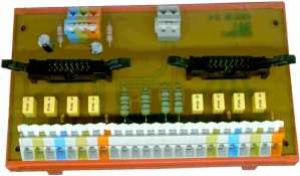

image Modul redukce IOFLEX - odměřování (Wago)


Připojení 1 až 4 resolverových snímačů polohy.
Napájení a buzení snímačů z desky IOFLEX

Modul slouží k připojení resolverových snímačů polohy k desce IOFLEX, která je součástí řídicího systému KIT. Modul obsahuje rozbočovací obvody z plochého kabelu na připojovací svorky a dále odpory, určující budicí proud do vinutí resolverů a vstupní oddělovací kondenzátory. Sinusový budicí proud EXC se přivádí z desky IOFLEX. Stejnosměrné napájecí napětí Vcc se může přivést z desky IOFLEX (pouze ±5V) nebo z externího zdroje.

Soubory ke stažení

Katalogový list px14 15_12_px14.pdf Čeština 261.2 kB
