Propojení kabeláže rozhraní RS485

Možnost osazení zakončovacích odporů rozhraní

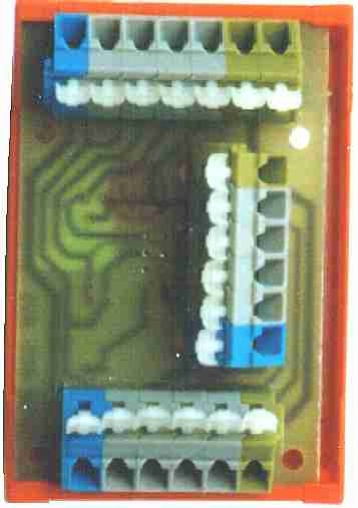

Modul RED485 se používá tam, kde je třeba mezi sebou propojit kabeláž rozhraní RS485. Modul RED485 se skládá ze tří shodných modulů. Každý modul je osazen třemi konektory, z nichž dva na protilehlých stranách desky (X1, X5) jsou složeny z wago svorek. Třetí konektor umístěný uprostřed je dle typu modulu osazen wago svorkami nebo konektorem canon 9 pin nebo řezným konektorem 10 pin.

Modul redukce umožňuje přechod mezi rozhraním RS485 na konektoru canon 9 pin nebo na řezném konektoru 10 pin a stíněným kabelem zapojeným do wago svorek konektorů X1 a X5.

Jednotlivé moduly jsou na desce RED485 odděléné drážkováním, takže v případě potřeby lze jednotlivé moduly rozlomit a použít je samostatně. Modul je umístěn v DIN rámečku a upevňuje se na DIN lištu.
