TERM01

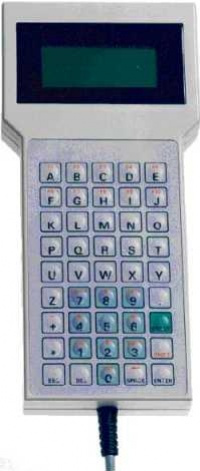

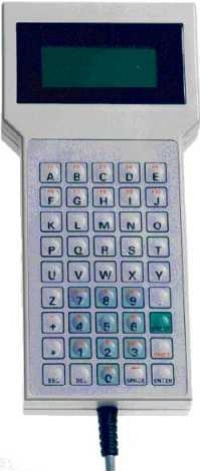

TERM01 je obecně použitelný terminál, umožnující po sériové komunikační lince vysílat, přijímat a zobrazovat požadovaná data. Je určen pro průmyslové použití a své uplatnění najde všude tam, kde je třeba sledovat a modifikovat parametry nebo ovládat chod řídicích systémů, strojů a přístrojů. Pro zobrazení údajů slouží čtyřřádkový alfanumerický displej LCD v transflexním provedení s přisvětlením LED diodami. Klávesnice je membránová s definovaným stiskem.

Terminál TERM01 se dodává v několika provedeních, lišících se vnitřním vybavením, počtem kláves membránové klávesnice (21/45 kláves, latinka/azbuka ), typem komunikačního rozhraní (RS232/485) a typem přívodního kabelu.

Pro svoji činnost vyžaduje zdroj napájecího napětí +5V stabilizovaných, nebo 9 až 12V stejnosměrných. Napájecí napětí je přiváděno spolu s komunikačními vodiči stíněným kabelem, který je zakončen 9 pinovým konektorem canon.

S terminálem je standardně dodáváno programové vybavení, které umožňuje zobrazovat přijatá data na displeji a naopak vysílat kódy stisknutých kláves. Stisknutím kláves SHIFT-ENTER je možné vyvolat nastavovací režim terminálu a v něm definovat jeho parametry, tj. přenosovou rychlost, počet informačních bitů, paritu přenášených dat, kód generovaný klávesnicí a dobu přisvětlení displeje.

Programové vybavení firmy SofCon® s.r.o. dále podporuje a rozšiřuje práci s tímto terminálem. K dispozici je komunikační knihovna pro připojení terminálu k počítači PC a knihovna realizující virtuální terminál. Knihovna obsahuje služby pro čtení a zápis znaků na displej, služby pro čtení znaku z klávesnice a služby pro editaci znaků ve vyhrazeném okně. K dispozici je také knihovna obsahující simulátor terminálu TERM01 na počítači PC.
