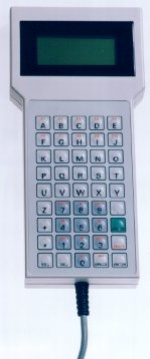

TERM03

TERM03 je malý, programovatelný, obecně použitelný grafický průmyslový terminál, umožnující po sérivé komunikační lince vysílat, přijímat a zobrazovat požadovaná data. Uplatnění najde všude tam, kde je třeba sledovat a modifikovat parametry nebo ovládat chod řídicích systémů, strojů a přístrojů. Pro zobrazení údajů slouží grafický LCD displej o velikosti 72 x 40 mm s rozlišením 128 x 64 bodů, s přisvětlením LED. Klávesnice terminálu je membránová.

Terminál TERM03 se dodává ve dvou základních provedeních, lišících se počtem kláves membránové klávesnice (21 nebo 45). Pro svoji činnost vyžaduje zdroj napájecího napětí +5V stabilizovaných. Napájecí napětí je přiváděno spolu s komunikačními vodiči stíněným kabelem, který je zakončen 9 pinovým konektorem canon.

Terminál je řízen 16 bitovým procesorem V40 firmy NEC, který je programově kompatibilní s procesorem INTEL86. Pro uložení programu slouží ROM pamět o kapacitě 64 až 512 KB, pro data je určena RWM pamět 128 až 512 KB, která je spolu s hodinami reálného času zálohována lithiovou baterií. Terminál je rovněž vybaven obvodem zabezpečujícím funkci watch dog.

Pro komunikaci je terminál vybaven sériovým rozhraním RS-232 nebo RS-485.

Programové vybavení je dodáváno ve dvou variantách. V první variantě je z TERM03 vytvořen terminál, zobrazující na displeji znaky přijaté po komunikační lince a vysílající kódy stisknutých kláves.

Ve druhé variantě je dodáváno kompletní vývojové prostředí, umožnující uživateli vytvořit programové vybavení nejlépe vyhovující požadované funkci terminálu. Vzhledem k PC kompatibilitě je tvorba a ladění programového vybavení jednoduchá a rychlá.

Základní technické údaje:
