TERM09

TERM09 je terminál pro sledování strojů ve výrobě, na sledování kvality výrobků, na informativní zobrazení dat ze strojů, atpod.

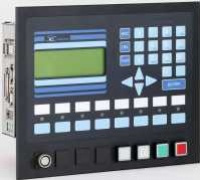

Terminál je nabízen ve dvou základních provedeních lišících se zobrazovačem. Ve variantě označené TERM09 je terminál vybaven 4 řádkovým displejem. Varianta označená TERM90 je osazena VGA barevným grafickým displejem s úhlopříčkou 6,4". Obě varianty jsou opatřeny membránovou klávesnicí s 30 klávesami, z nichž 8 funkčních kláves se signalizací může být opatřeno uživatelským potiskem. V dolní části panelu je standardně 8 záslepek, do kterých lze umístit až 8 snadno vyměnitelných mechanických prosvětlených tlačítek s vysokou životností (3 mil stisků) a s nosiči popisovacích štítků.

Terminál v základním provedení dále obsahuje 8 galvanicky izolovaných vstupů a 8 galvanicky izolovaných výstupů, které jsou vyvedeny na silové konektory

Terminál umožňuje připojení snímače čipového klíče DALLAS. Snímač může být osazen do panelu místo jednoho mechanického tlačítka, nebo připojen externě.

Přední panel s klávesnicí, displej LCD 4x20 ve variantě TERM09, akustická indikace, indikace LED diodami, externí tlačítka a snímač čipového klíče Dallas jsou připojeny k základní desce terminálu s jednočipovým procesorem.

Terminál je osazen procesorovou jednotkou formátu mini-ITX s nízkoodběrovým procesorem VIA-EDEN 533MHz, pamětí RAM 128Mbyte a pamětí COMPACT FLASH 64Mbyte. Variantně lze použít HD 2.5" od 20GB výše.

Procesorová jednotka obsahuje 3 komunikační rozhraní RS232, vyvedená na konektory Canon. Variantně lze místo jednoho rozhraní RS232 použít rozhraní RS485. Dále jednotka obsahuje komunikační kanál ETHERNET. V případě varianty TERM90 se k jednotce připojuje VGA displej. Jednotka obsahuje výstup Centronics pro připojení tiskárny a vstupy PS2 pro klávesnici a myš.

Procesorová jednotka zpravidla pracuje na základě uživatelského programu, napsaného v prostředí DOS s využitím systémových knihoven SofCon, zabezpečujících vizualizaci a obsluhu komunikačních kanálů. Pro případ použití TERM90 s o.s. Windows je dodávána DLL knihovna pro obsluhu základní desky terminálu.
