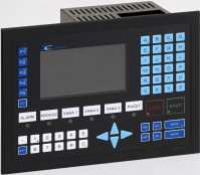

TERM10D

TERM10D je programovatelný, obecně použitelný systém, který může být použit

• jako autonomní řídicí systém pro řízení strojů a přístrojů včetně zobrazovacího a ovládacího panelu
• jako samostatný zobrazovací a ovládací panel pro jiný řídicí systém firmy SofCon.
• jako vizualizační panel pro PLC systémy jiných firem, např. TECO, Allen Bradley, SAIA, FESTO.

Základem TERM10D je procesorová jednotka KITS4 (KITA9), doplněná o desku TERM10, určenou pro připojení displeje a klávesnice a obsahující též digitální vstupy a výstupy.

K zobrazení je použit grafický LCD displej 5,5" s rozlišením 240 x 128 bodů, podsvětlený výbojkou (jas lze nastavit ve 4 stupních), od roku 2014 podsvícení LED. Kontrast je teplotně kompenzovaný a lze jej nastavit v 16 stupních. Klávesnice TERM10D je membránová. Kromě alfanumerických a funkčních kláves obsahuje 6 signalizačních polí s LED diodami s nápisy definovanými uživatelem. Dále je TERM10D vybaven akustickou signalizací.

TERM10D obsahuje dále 8 galvanicky oddělených digitálních výstupů (optrony) a 8 galvanicky oddělených digitálních vstupů. Tyto vstupy a výstupy mohou být použity pro připojení řídicího systému k reálnému prostředí.

TERM10D lze použít buď samostatně nebo jej lze rozšířit o libovolné IO desky nebo P moduly , ze stavebnice KIT firmy SofCon, čímž vznikne řídicí systém s potřebným počtem dalších digitálních nebo analogových vstupů nebo výstupů nebo řídicí systém doplněný o další typy komunikačních kanálů. Dle celkového počtu přídavných desek se volí vrchní kryt terminálu. Existují varianty pro maximálně cca 1 resp. 4 resp. 8 přídavných desek. Skutečný maximální počet přídavných desek je dán jejich konkrétními typy.
