ZES01

Produkty > Analogové převodníky

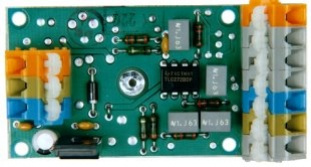

image Univerzální diferenciální zesilovač, zesilovač pro tenzometry, zesilovač pro PT100, atp.


  • Zesílení napěťových signálů o úrovni mV až V
  • Symetrické nebo nesymetrické napájení
  • Provedení jako deska nebo na DIN lištu nebo v plastové krabičce

Základní charakteristika

Zesilovač je určen pro zesílení malých napěťových signálů, řádově milivolty až jednotky voltů. Jeho funkce a vlastnosti závisí na osazení součástkami. Dodává se s osazením jako symetrický zesilovač se symetrickým napájením nebo jako nesymetrický zesilovač s nesymetrickým napájením. Napájení zesilovače je stejnosměrným nestabilizovaným napětím, obě napájecí větve obsahují stabilizátor napětí.

Zesilovač je navržen jako diferenciální s velkým zesílením v kaskádním zapojení se dvěma operačními zesilovači. Při osazení CMOS operačním zesilovačem typu TLC 272 pracuje s nesymetrickým napájením již od 4V a zesiluje pouze signály kladné polarity. Při osazení bipolárním operačním zesilovačem typu LM 1458 a symetrickém napájení zesiluje signály obou polarit. Zesilovač lze opatřit vstupním i výstupním odrušovacím RC filtrem, standardně však nejsou kondenzátory filtrů osazeny.

Trimr R12 slouží ke kompenzaci vstupní napěťové nesymetrie. Aby bylo možné kompenzovat nesymetrii obojí polarity i při nesymetrickém napájení zesilovače, je použita propojka JP1, kterou se připojuje kompenzační napětí buď ke vstupu IN+ nebo IN-. Při symetrickém napájení se před kompenzací zvolí jedna poloha propojky. Na výstupu zesilovače je zařazen dělič s potenciometrem R14, kterým lze přesně dostavit zesílení zesilovače.

Zesilovač je konstruován na desce s plošnými spoji. K připojení vodičů jsou použity stiskací svorky. Dodávají se tři varianty mechanického provedení:

  • varianta A - samostatná destička s otvory pro připevnění pomocí distančních sloupků
  • varianta B - destička v rámečku s uchycením na DIN lištu
  • varianta C - destička v plastové krabičce

Technické údaje

Zapojení symetrické nesymetrické
Operační zesilovač 1 x LM 1458 1 x TLC 272
Napájecí napětí ±8 až ±15 V DC 5 až 15 V DC
Napájecí proud ±10 mA / 15 V 5mA / 15 V
Max. zisk 1000 1000
Vstupní odpor 1 GOhm 1 GOhm
Výstupní odpor 1 kOhm 1 kOhm
Offset nuly v celém teplotním rozsahu typ. 50 uV, max. 150 uV typ. 50 uV, max. 150 uV
Teplotní závislost vstupního offsetu typ. 1 uV/°C, max. 4 uV/°C typ. 1 uV/°C, max. 4 uV/°C
Pracovní teplota 0 až +50 °C
Skladovací teplota -20 až +50 °C
Rozměry / krytí
varianta A 37 x 71 x 20 mm / IP00
varianta B 38 x 75 x 40 mm / IP00
varianta C 46 x 102 x 23 mm / IP20
Svorky stiskací, vodič 0,15 až 2,5mm2

Údaje pro objednávku

Podle mechanického provedení jsou tři varianty zesilovače:

  • ZES01.xx/A - samostatná destička s otvory pro připevnění pomocí distančních sloupků
  • ZES01.xx/B - destička v rámečku s uchycením na DIN lištu
  • ZES01.xx/C - deska v plastové krabičce

xx znamená záčíslí, jímž se specifikují varianty elektrického zapojení zesilovače. Tyto varianty se řeší individuální dohodou dle požadavků uživatele.

Soubory ke stažení

Katalogový list ZES01 14_01_zes01.pdf Čeština 215.6 kB
ZES01 zes01.pdf Čeština 57.7 kB
